출렁다리 한가운데 서서 발 아래 까마득한 계곡을 내려다본 적 있으시죠? 그때 한 번쯤 드는 의심이 있을 거예요. “이 흔들리는 다리, 정말 안전한 거 맞아?” 출렁다리 안전성의 진짜 답은 우리가 보는 케이블이 아니라, 시공 과정에서 산속에 감춰진 그 무엇에 있어요.
1. 출렁다리는 사실 작은 현수교예요
출렁다리 안전성이 어디서 나오는지 한 줄로 정리하면 이래요.
양쪽 산이나 절벽에 박힌 거대한 콘크리트 앵커리지.
그 사이에 걸린 굵은 강철 케이블.
그리고 그 케이블에 매달린 바닥판.
이 셋이 만들어내는 구조 자체가 안전의 핵심이에요. 우리가 한강에서 보는 거대한 현수교의 보행자용 축소판이라고 보시면 돼요.
감이 잘 안 오시면 빨랫줄을 떠올려 보세요. 양쪽 기둥에 빨랫줄 묶고 그 위에 옷걸이 거는 거 있잖아요. 출렁다리도 원리는 똑같아요. 빨랫줄 자리에 직경 몇 센티짜리 강철 케이블이 들어가고, 옷걸이 자리에 우리가 발로 딛는 바닥판이 매달리는 거죠. 다리 무게를 떠받치는 건 발 아래 바닥이 아니라, 머리 위 또는 옆에 걸린 그 케이블이에요.
2. 산과 산 사이 첫 줄은 도대체 어떻게 건너갈까요?
여기가 사실 출렁다리 시공에서 가장 흥미진진한 부분이에요. 결론부터 말씀드리면, 요즘은 드론으로 가느다란 파일럿 로프(pilot rope)를 먼저 건너편으로 날린 다음, 그 줄을 끌어당겨서 점점 굵은 케이블로 한 단계씩 교체해 나가요.
이거 바로 감이 안 오시죠? 낚시 한번 생각해 보세요. 큰 물고기 잡을 때 처음부터 두꺼운 줄로 던지면 무거워서 멀리 안 가잖아요. 그래서 가는 줄로 일단 걸고, 그 줄을 이용해서 더 굵은 줄을 끌어와요. 출렁다리도 똑같아요. 가는 끈에서 중간 굵기 로프로, 다시 메인 케이블로. 단계별로 굵기를 키워가는 일종의 릴레이인 거죠.
옛날에는 어떻게 했을까요? 활로 화살에 줄 매달아서 쐈다는 기록도 있고, 협곡이 좁으면 작업자가 한참 우회해서 반대편 산으로 직접 걸어가 줄을 가져가기도 했대요. 요즘은 드론이 1분이면 끝낼 일을 옛날엔 며칠씩 걸렸던 거예요.

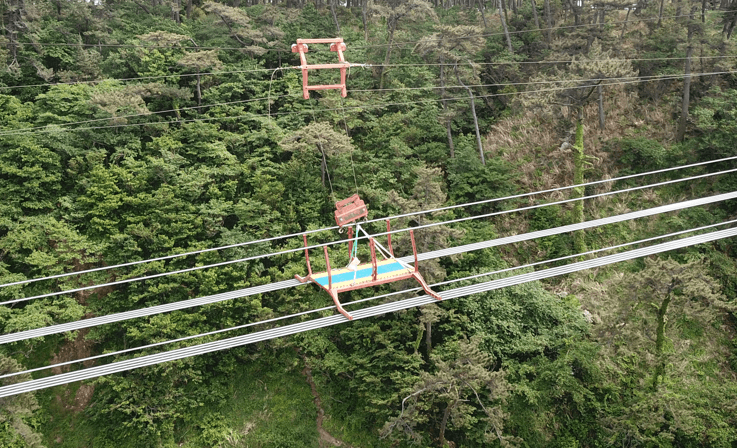

드론으로 파일럿 로프가 건너가고 나면, 그 줄에 캣워크(catwalk)라고 부르는 작업자용 가설 통로를 매달아요. 그래야 사람이 그 위를 걸어 다니면서 본격적인 케이블 작업을 할 수 있거든요.
캣워크 위에서 작업하는 분들 얘기를 들어보면, 그 긴장감이 상상을 초월합니다.
“여기서 한 발만 헛디디면 그대로 골짜기예요. 정신 똑바로 차리세요.”
“줄 텐션 풀렸으니까 천천히 끌어, 천천히.”
“바람 들어옵니다, 잠시 작업 중지!”
케이블 한 가닥 거는 데 며칠씩 걸리기도 해요. 한 번에 못 걸어요. 안전 확인하고, 장력 맞추고, 다시 확인하고. 그 반복이에요.
3. 출렁다리 안전성의 진짜 주인공은 양쪽 끝 콘크리트 덩어리예요

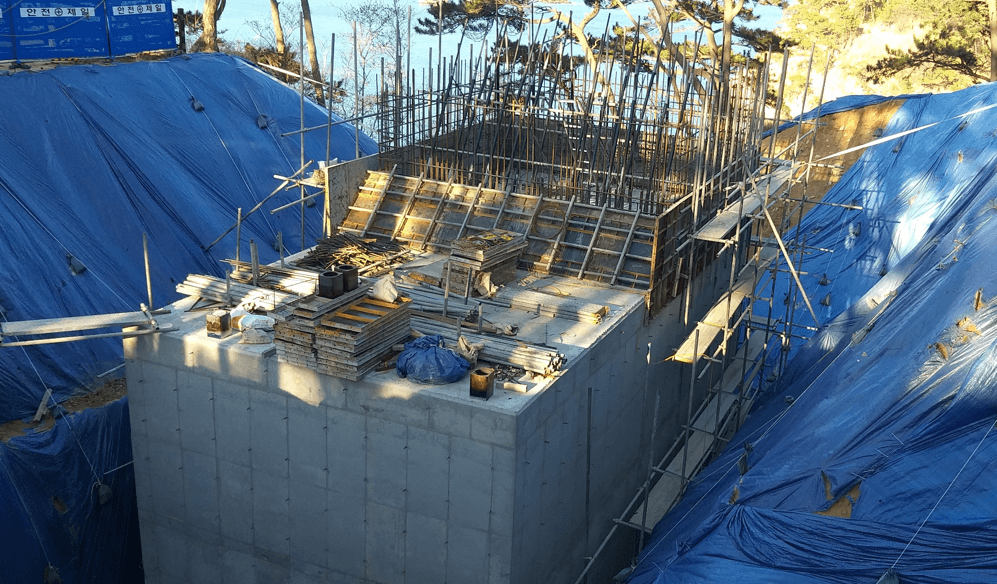

출렁다리 건너시면 케이블만 눈에 들어오시죠? 근데 케이블은 사실 조연이에요. 출렁다리 안전성을 결정짓는 진짜 주인공은 다리 양쪽 끝, 산자락에 박혀 있는 거대한 콘크리트 덩어리예요. 이걸 앵커리지(anchorage)라고 불러요. 케이블 양 끝을 꽉 물고 절대 놓아주지 않는 일종의 닻이죠.
이 앵커리지가 왜 그렇게 중요하냐고요? 케이블이 아무리 튼튼해도 양 끝이 뽑혀버리면 그 순간 다리는 끝이에요. 그래서 출렁다리 시공의 절반 이상이 사실 양 끝 앵커리지 만드는 데 들어가요.
이걸 빙산에 한번 비유해 볼게요. 우리 눈에 보이는 빙산은 전체의 10%고 나머지 90%는 물 속에 잠겨 있잖아요. 출렁다리도 똑같아요. 우리가 보는 멋진 케이블과 바닥판은 다리 전체의 10%고, 나머지 90%는 양쪽 산 속에 묻혀 있다고 보시면 돼요.
제가 직접 출렁다리 시공 감독을 나갔던 적이 있습니다. 그때 본 광경이 지금도 잊히지 않습니다. 작업자들이 암반을 찾아 깊게 앵커 볼트를 박는데, 그 깊이가 상상을 초월합니다. 표면에 살짝 박는 게 아니라, 암반 자체를 깊숙이 뚫고 들어가서 거기다가 단단히 고정시킵니다. 그리고 그 위에 부어지는 콘크리트 양이 또 어마어마합니다. “저 작은 보행자용 다리 하나에 이렇게까지?” 싶을 정도였어요.
흔들린다는 이유 하나로 다리 자체를 의심하시는 분들이 정말 많은데요. 그분들이 만약 시공 중 지반 속에 감춰진 이 광경을 한 번이라도 보셨다면, 쉽게 그런 말씀 못 꺼내실 겁니다. 보이지 않는 곳에 그렇게까지 단단히 박혀 있거든요.
4. 출렁다리 시공 순서
전체 시공 순서를 시간순으로 정리해 드릴게요. 한눈에 들어오실 거예요.
1단계, 양쪽 앵커리지 시공. 앞서 말씀드린 콘크리트 덩어리 만드는 단계예요. 이게 가장 오래 걸려요.

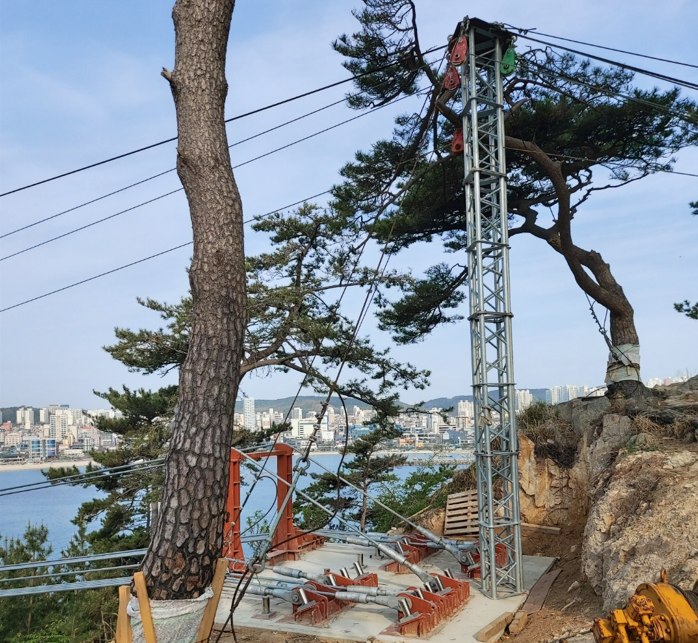

2단계, 필요한 경우 주탑(타워) 시공. 다리 폭이 길고 처짐이 심할 것 같으면 중간에 케이블을 받쳐주는 기둥을 세웁니다.
3단계, 드론으로 파일럿 로프 가설.
4단계, 캣워크 설치하고 그 위에서 메인 케이블 가설.
5단계, 메인 케이블에 행어(수직 케이블) 매달기.
6단계, 행어 아래쪽에 바닥판을 한 칸씩 들어 올려서 조립.
마지막 바닥판 끼우는 장면은 진짜 압권이에요. 한 칸 올리고 장력 확인, 또 한 칸 올리고 수평 확인. 그 반복이거든요.
“이쪽 칸 들어갑니다, 천천히!”
“잠깐, 텐션 다시 재고.”
“수평 맞췄어? OK, 다음 칸 진행!”
이 정밀한 측량과 장력 관리가 사실 모든 토목 구조물의 핵심이에요. (정밀 측량이 왜 그렇게 중요한지는 아파트가 똑바르게 올라가는 이유 글에서 자세히 다뤘으니 함께 보시면 좋아요.)
5. 출렁다리 안전성, 흔들리는데 정말 괜찮나요?
이거 다들 한 번쯤 의심해 보셨을 거예요. 결론부터 말씀드리면, 출렁다리는 흔들리도록 설계됐기 때문에 안전합니다. 출렁다리 흔들림이 없다면 그게 오히려 위험해요.
이게 무슨 소리냐고요? 다리가 강풍이나 사람의 보행 진동을 흡수하지 못하고 뻣뻣하게 버티면, 그 힘이 한 군데로 몰리면서 구조물이 부러질 수 있거든요. 그래서 일부러 적당히 흔들려서 힘을 분산시키도록 설계해요.
유명한 사례가 1940년 미국 워싱턴주의 타코마 내로스 다리(Tacoma Narrows Bridge) 붕괴 사건이에요. 강풍에 다리가 미친 듯이 출렁이다가 결국 무너졌는데, 알고 보니 진동에 대한 설계가 부족했던 거였어요. 이 사건 이후로 “다리는 적절히 흔들려야 안전하다”라는 원칙이 정립됐어요.
국토교통부 도로교 설계기준에 따르면, 보행자 현수교는 풍하중과 보행자 활하중에 따른 흔들림 범위를 미리 계산해서 설계한다고 해요. 즉, 우리가 위에서 느끼는 그 출렁임은 설계자가 의도한 안전 범위 안에서 일어나는 거예요.
여기다가 앞에서 말씀드린 앵커리지까지 생각하면, 사실 출렁다리는 우리가 매일 타는 엘리베이터보다 훨씬 단순하고 직관적인 안전 구조예요.
6. 출렁다리 안전 점검은 법정 의무 사항
설계만 잘했다고 끝이 아니에요. 결론부터 말씀드리면, 우리나라 출렁다리는 법령에 근거해서 정기적으로 안전 점검을 받고 있습니다. 지자체가 관리주체가 되어 케이블·앵커리지·바닥판 같은 핵심 구조물을 주기적으로 점검하고, 강풍이 불 때는 통행을 통제하는 기준도 미리 정해져 있어요.
출렁다리는 시설물의 안전 및 유지관리에 관한 특별법(통칭 시설물안전법)이나 행정안전부의 출렁다리 안전관리 매뉴얼에 따라 관리됩니다.
일반적으로 이런 시설이 준공되면 시설물 안전법에 따른 1종, 2종, 3종 등의 시설물로 지정합니다. 그렇게 지정이 되면 법령에 따라 의무로 점검을 주기적으로 실시하고 그 결과를 FMS(시설물통합정보시스템)에 등록하도록 되어 있습니다.
정기안전점검은 반기마다 실시하고, 그보다 위 단계인 정밀안전점검이나 정밀안전진단의 경우는 2년, 5년 등 해당하는 주기 내에 점검을 실시해야합니다.

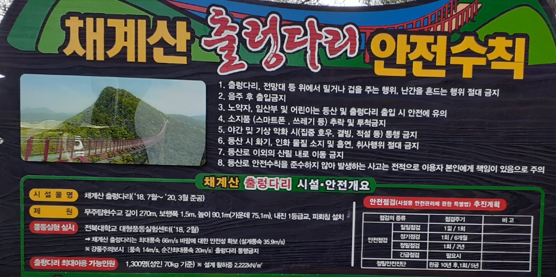

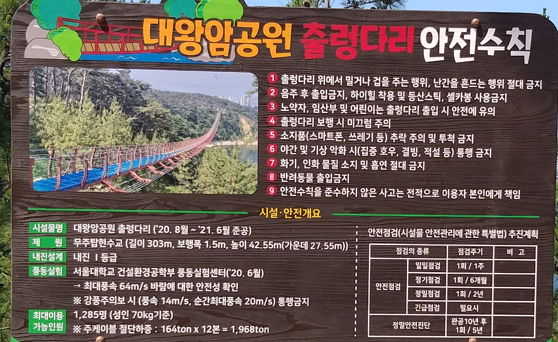

점검 항목이 꽤 빡빡해요. 케이블에 부식이나 단선은 없는지, 앵커 볼트가 풀리지는 않았는지, 바닥판 접합부에 균열이 가지는 않았는지 일일이 확인합니다. 거기다 다리마다 정해진 무게제한, 즉 동시에 올라갈 수 있는 정원 같은 운영 기준도 함께 관리해요.
강풍 통제도 빼놓을 수 없어요. 일정 풍속 이상이 되면 출입을 막는 기준이 매뉴얼에 정해져 있다고 해요. 그래서 태풍 오는 날이나 바람 심한 날 출렁다리 갔다가 “오늘은 통제예요” 하고 막힌 경험 한 번쯤 있으실 거예요. 그게 다 그 기준 때문이에요.
제가 점검 업무에 수행하면서 직접 느낀 부분이 있습니다. 사람들이 흔히 생각하는 것보다 점검이 훨씬 깐깐합니다.
점검을 수행하는 업체도 향후에 만약 문제가 발생했을 경우 책임의 소지가 발생할 수 있기때문에, 작은 균열 하나, 풀린 볼트 하나도 그냥 넘어가지 않습니다. 점검 결과는 모두 기록으로 남고, 문제가 발견되면 즉시 보수 명령이 떨어집니다. 이걸 알고 다리를 건너시면, 그 흔들림이 좀 다르게 느껴지실 거예요.
7. 마무리
정리하면 이래요. 출렁다리 안전성의 핵심은 네 가지입니다. 양쪽 산에 깊숙이 박힌 거대한 콘크리트 앵커리지, 그 사이를 가장 먼저 건너간 가느다란 첫 줄, 흔들리도록 설계된 영리한 구조, 그리고 법령에 따라 빈틈없이 돌아가는 정기 안전 점검. 흔들리는 건 약해서가 아니라, 흔들리도록 설계되고 또 그렇게 관리되고 있기 때문이에요.
다음에 출렁다리 건너실 때, 발 아래 까마득한 허공 한번 내려다보세요. 그 허공 위로 가장 먼저 건너간 가느다란 줄 하나가 있었고, 양쪽 산자락 깊숙한 곳에는 우리가 상상도 못 할 콘크리트 덩어리가 묵묵히 버티고 있다는 거. 그거 알고 보면 다리가 완전히 다르게 보이거든요.
출렁다리 건너실 때 가장 무서웠던 순간이나 인상 깊었던 다리 있으세요? 댓글로 공유해 주시면 재미있을 것 같아요. 다
